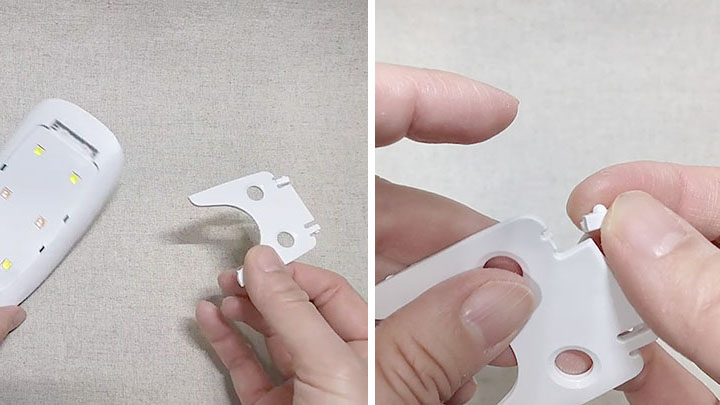

レジン用のUVライトを落としてしまい、折り畳みの脚が取れました。
ヒンジ部分が折れてしまい、接着剤でつけてもすぐ外れる状態になりました。
脚が片方無いので倒れてしまいます。
しかし捨てるのも忍びないので、差し込み式の脚を3Dプリンターで作成しました。
材料
- 脚の壊れUVライト
- カメラ
- ベクターデータ作成ソフト
- ノギス
- STLデータ作成ソフト
- Gコード変換ソフト
- 3Dプリンター
- PLA樹脂フィラメント
やり方

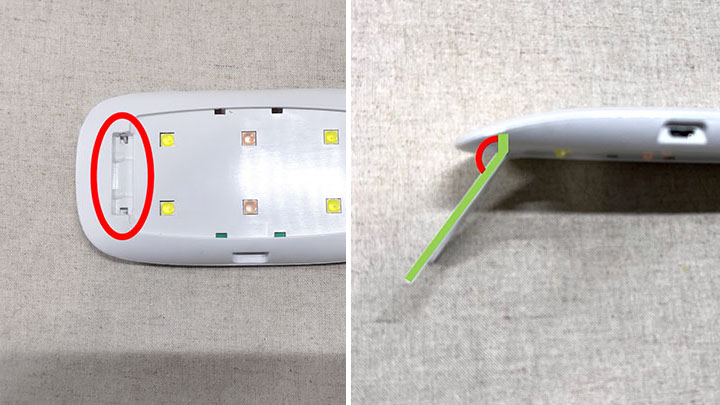

外れた部分の凹み（下画像左）のサイズを測ります。この凹みに差し込む脚を作ります。
差し込み部分と脚の角度（下画像右）も測っておきます。

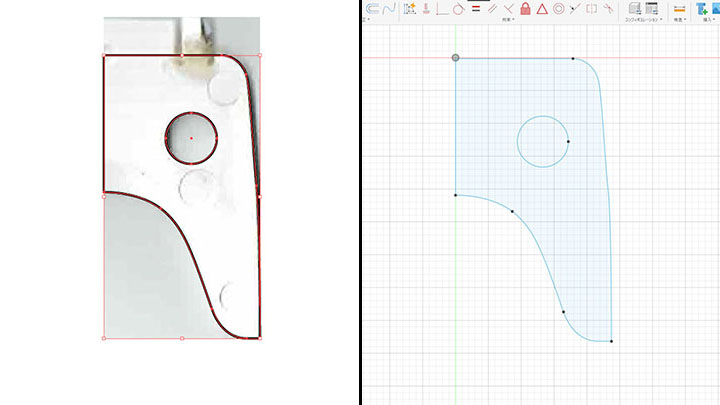

壊れた脚の写真を撮りそれを下絵として使いながら、ベクターデータ作成ソフトで半分のアウトラインを作ります。
作成したベクターデータを、STLデータ作成ソフトで読み込んで使います。

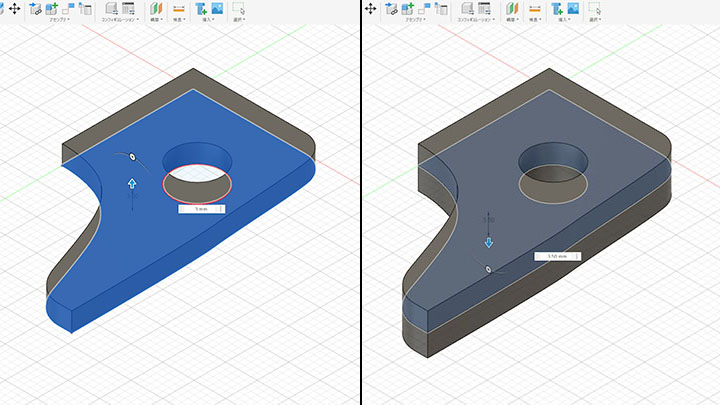

読み込んだ形で厚みを出します。
逆向きにも厚みを出しておきます。

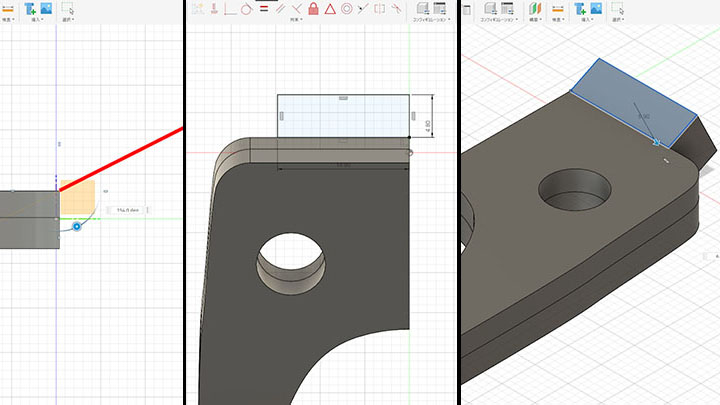

差し込み部分を作成するための平面を構築します（下画像右・赤線）。
その平面上に、差し込み部分半分の下絵を描きます（下画像中）。
差し込み部分に厚みを出します（下画像右）。

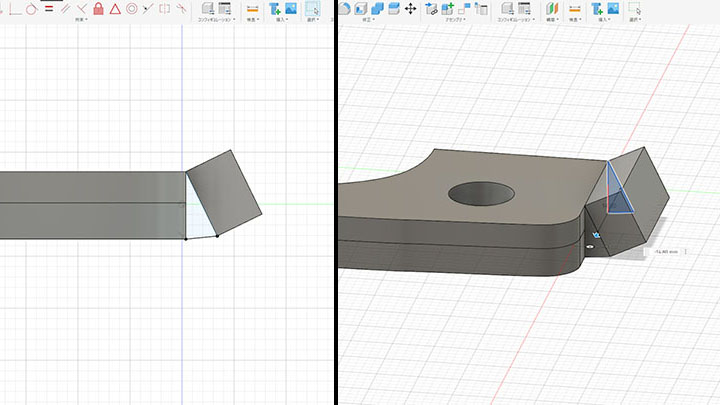

脚と差し込み部分を横から見て、隙間を埋めるための下絵を作ります。
その下絵を押し出します。

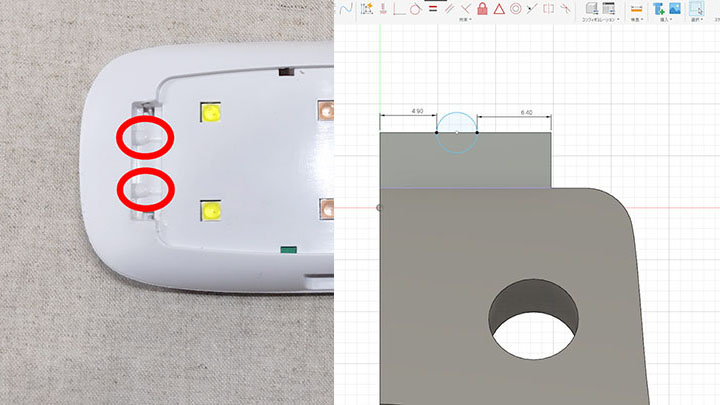

差し込むところに突起があったので、突起を避けるための下絵を描きます。

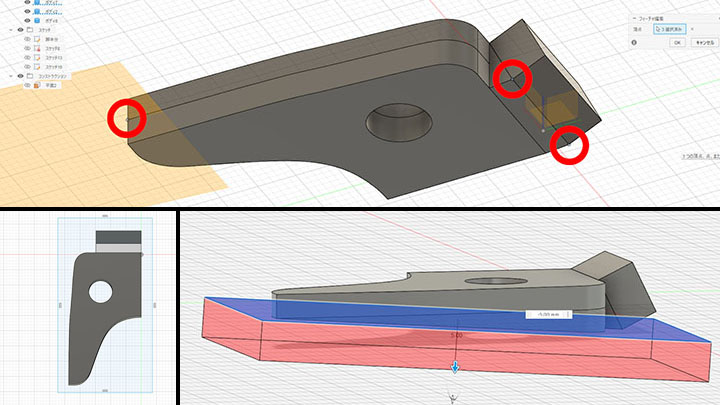

脚をスライスするため、下図赤丸の３点を通る平面を構築します。
スライス用の下絵を描き（下図下段左）、この下絵を使って本体を切り取ります（下図下段右）。

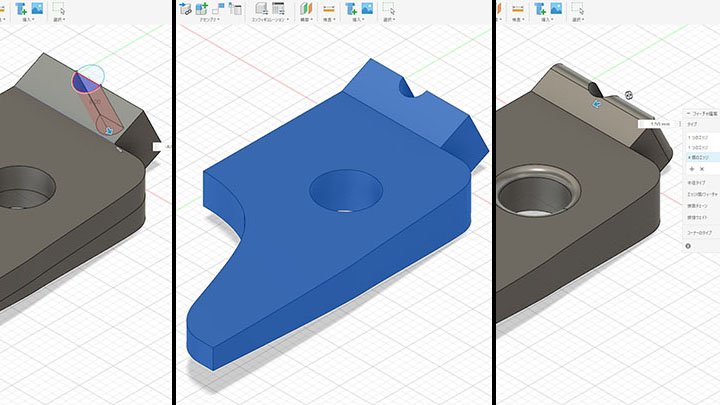

さきほど描いた突起を除ける穴を切り取り、パーツをすべて結合します（下図左～中）。
差し込み部分などに丸みをつけました（下図右）。
これをミラーコピーすることで全体が完成します。
これを3Dプリンターで使えるよう、Gコードデータに変換します。

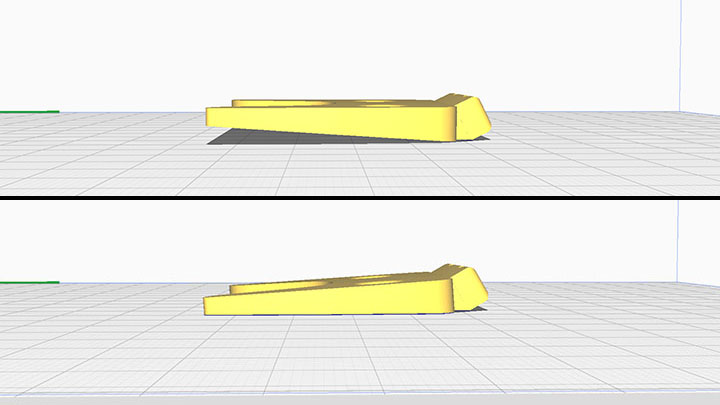

斜めにスライスしたため、床から浮いていますが（下図上）、床に密着させて（下図下）印刷します。

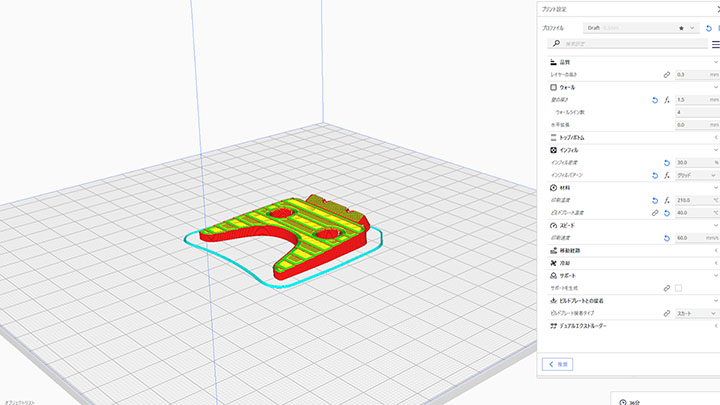

Gコードに変換しました。
これを3Dプリンターに送り、出力します。
PLA樹脂を使い、ドラフト品質で作成しました。

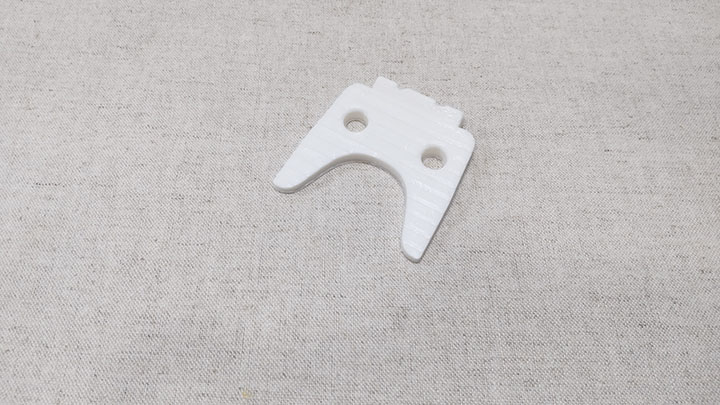

出力できました。

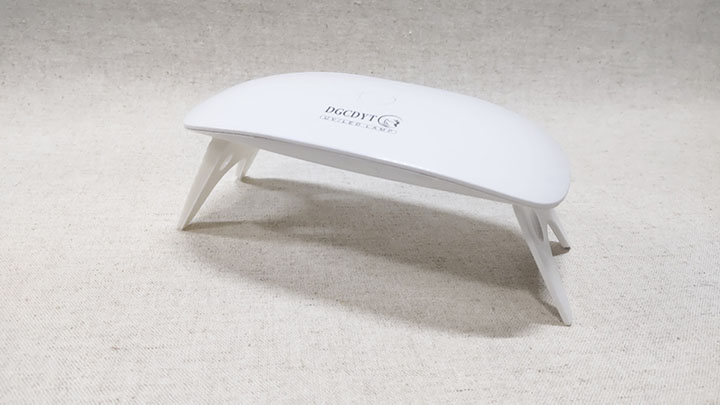

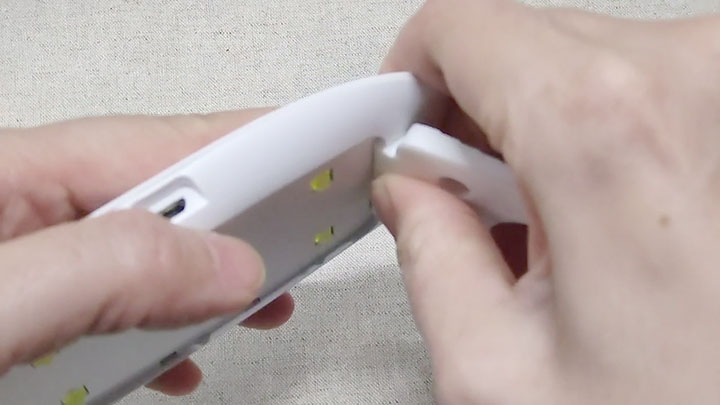

この脚を本体の凹み部分に奥まで差し込むことで、UVライトを立てられるようになりました。

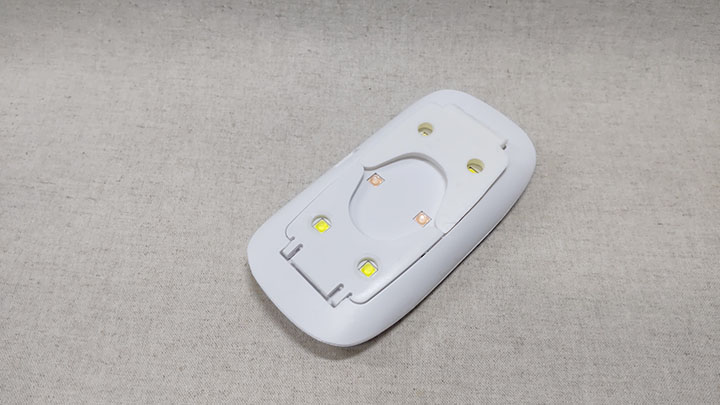

元の脚があった場所に収めれば、収納の際も邪魔になりにくいのではないでしょうか。
まだ使える本体を、捨てずに済みそうです。
I accidentally dropped my UV light for resin work, and one of the folding legs came off.
The hinge part had broken, and even when I tried gluing it back on, it came off again right away.
With one leg missing, the light would tip over, but I couldn’t bring myself to throw it away.
So, I designed and 3D-printed a replacement plug-in leg.
